수소연료전지

연료전지 제품군

건물용 연료전지 시스템 제품군

S-Fuelcell은 가정용 1KW급, 건물용 5~10KW급 시스템 및 수소발전시스템 등 다양한 연료전지 제품군을 생산하고 있습니다.

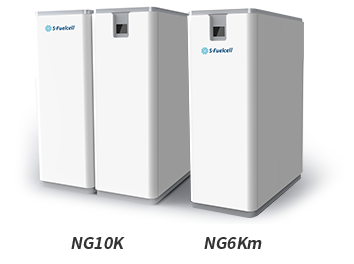

5~10KW급 연료전지 시스템
5~10KW급 연료전지 시스템
발전용량(전기/열) NG5Km 5kW / 7.0kW(온수 약 60℃)
NG6Km 6kW / 8.4kW(온수 약 60℃)
NG10K/PG10K 10kW / 14kW(온수 약 60℃)
사용 가능 연료 도시가스 (LNG) / LPG
연료 소비량 0.25㎥ /hr/kW (LNG) / 0.13㎥ /hr/kW (LPG)
효율(LHV) 전기효율 35% / 종합효율 85% 이상
특징 수자립 시스템, 자동운전, web 기반운전, 부하운전(50, 75, 100%)
크기 NG5Km 650 X 1,300 X 1,800 mm
NG6Km 650 X 1,300 X 1,800 mm
NG10K/PG10K1,320 X 1,300 X 1,800 mm
전원 220V(단상) / 380V(삼상)
시동시간 60min 이내
적용분야 상가, 빌딩, 오피스텔 등 도시가스 공급이 가능한 건물

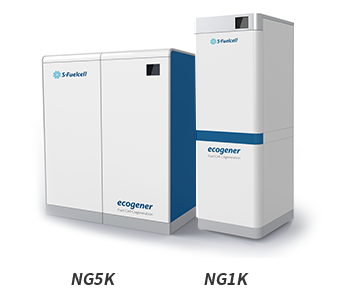

1~5kW급 연료전지 시스템
1~5kW급 연료전지 시스템
발전용량(전기/열) NG1K/PG1K 1kW / 1.4kW (온수 약 60℃)
NG5K/PG5K 5kW / 7.0kW (온수 약 60℃)
사용 가능 연료 도시가스 (LNG) / LPG
연료 소비량 0.25㎥ /hr/kW (LNG) / 0.13㎥ /hr/kW (LPG)
효율(LHV) 전기효율 35% / 종합효율 85% 이상
특징 수자립 시스템, 자동운전, web 기반운전, 부하운전(50, 75, 100%)
크기 NG1K/PG1K 600 x 600 x 1,600mm
NG5K/PG5K 1,850 x 650 x 1,400mm
전원 220V(단상)
시동시간 60min 이내
적용분야 상가, 빌딩, 오피스텔 및 일반가정 등 도시가스 공급이 가능한 건물

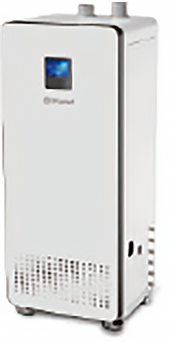

1kW급 초소형 연료전지 시스템
1kW급 초소형 연료전지 시스템
발전용량(전기/열) 1kW / 1.4kW (온수 약 60℃)
사용 가능 연료 도시가스 (LNG) / LPG
연료 소비량 0.25㎥ /hr/kW (LNG) / 0.13㎥ /hr/kW (LPG)
효율(LHV) 전기효율 35% / 종합효율 90% 이상
특징 수자립 시스템, 자동운전, web 기반운전, 부하운전(50, 75, 100%)
크기 NG1K/PG1K 600 x 500 x 1,500mm
전원 220V(단상)
시동시간 60min 이내
적용분야 상가, 빌딩, 오피스텔 및 일반가정 등 도시가스 공급이 가능한 건물

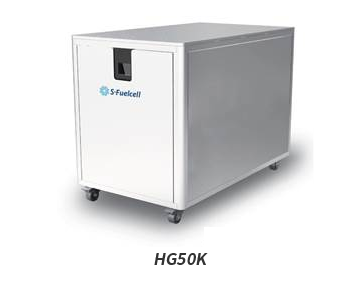

1~50kW급 수소발전 시스템
1~50kW급 수소발전 시스템
발전용량(전기/열) 1~50kW / 0.7~35kW (온수 약 60℃)
사용 가능 연료 수소 (H2)
연료 소비량 0.75㎥/hr/kW
효율(LHV) 전기효율 50% 이상 / 종합효율 85% 이상
특징 빠른 기동시간(3분 이내), 저소음(45dB 이하), SOx, NOx, CO 무 배출
크기 용량에 따라 상이
적용분야 수소발전, 수소스테이션, 상업용 건물의 보조전원 및 비상용 발전장치
배터리_하이브리드 발전 시스템
(제품외관은 상기 이미지와 싱이할 수 있습니다.)
배터리_하이브리드 발전 시스템
발전용량(전기/열) 정격 5kW / 7.0kW (온수 약 60℃)
(연료전지 출력) 3.5kW / 5kW(기저부하 대응)
(배터리 용량) 9kWh
사용 가능 연료 도시가스 (LNG) / LPG
연료 소비량 0.25㎥ /hr/kW (LNG) / 0.13㎥ /hr/kW (LPG)
효율(LHV) 전기효율 35% 이상 / 종합효율 90% 이상
특징 계통독립형 운전 / SOC(배터리 충전율)추종운전
순간 피크부하 7kW(전기) 대응
크기 1,200 x 650 x 1,400 mm(열저장부 제외)
전원 220V(단상) / 380V(삼상)
시동시간 10 msec 이내
적용분야 상업용 건물의 보조전원 및 비상용 발전장치
100KW급 연료전지 시스템
100KW급 연료전지 시스템
FP-100i FP-100iH FP-100iB
발전용량(전기/열) 100kW / 123kW
(온수 약 60℃)		 100kW / 99kW
(온수 약 60℃)		 100kW / 116kW
(온수 약 60℃)
사용 가능 연료 도시가스 (LNG) 수소 (H2) 바이오가스
연료 소비량 22㎥/hr 74㎥/hr 44㎥/hr
효율(LHV) 전기효율 42% / 종합효율 91% 이상 전기효율 48% / 종합효율 93% 이상 전기효율 40% / 종합효율 84% 이상
특징 전자동운전 / 계통연계, 소음 65dB 이하
크기 5.5m(길이) x 2.2m(폭) x 3.4m(높이)
무게 14 ton 13.5 ton 14 ton
전원 210V 또는 220V / 삼상 / 50Hz 또는 60Hz
배출가스 NOx 5ppm 이하, SOx 및 dust 1ppb 이하 NOx, SOx, dust 무배출 NOx 5ppm 이하, SOx 및 dust 1ppb 이하

* 한국기준 25N㎥ / hr

발전용 연료전지 시스템 적용 예

개인발전사업 (병원/사우나/스포츠센터/호텔)

- 온수예열에 적용
- 높은 에너지 저감효과

개인발전사업
부생수소 발전공장

- 수소 가스 적용 시 최대의 전기효율(48%) 달성 가능
- CO2 등 온실가스 및 유해가스의 배출 없음

개인발전사업
하수처리장

- BIO 가스를 이용한 연속운전, 온수는 슬러지 탱크의 가열에 이용
- 재생 가능 에너지의 고효율 이용 가능

개인발전사업

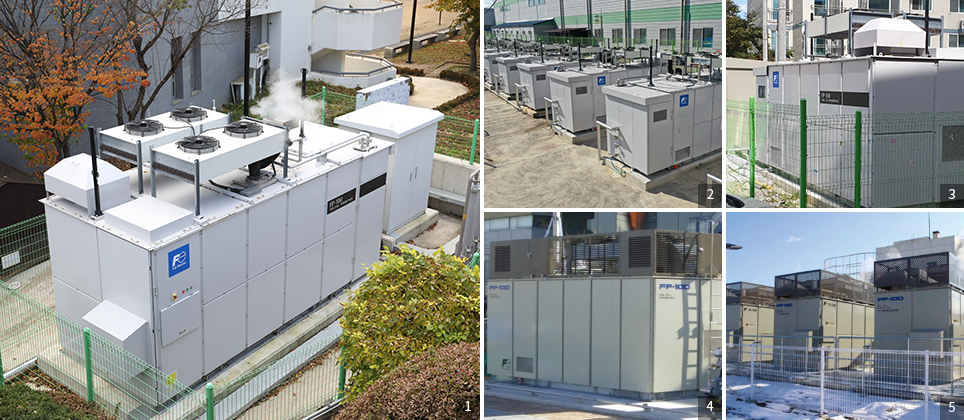

발전용 연료전지 시스템 설치사례

국내 100KW급 발전용 시스템 17대 설치 운영중
개인발전사업

1. 기업연수원 / 100kW / 2018년

2. 개인발전사업 / 800kW / 2017년~2019년

3. 사우나 / 100kW / 2018년

4. 제철소(수소) / 일본 / 2010년

5. 하수처리장(바이오가스) / 일본 /2002년
